Setting up load balancing with Keepalived

07 July 2014
前一篇有講過了，
Keepalived是一個routing software，
它可以做到load balancing和high-availability，
而前一篇也教怎麼set up HA，
這篇會講怎麼set up load balancing，

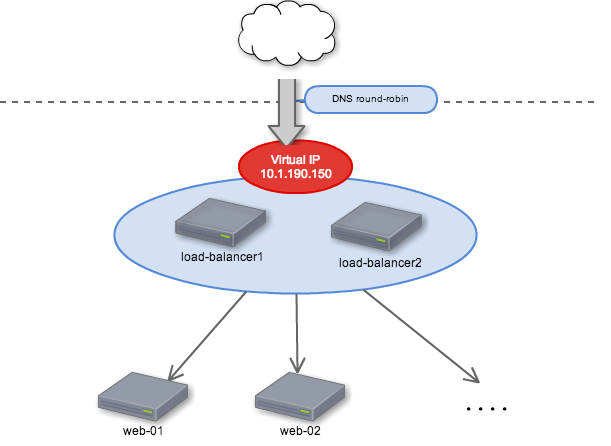

理論上架構應該要和下圖中一樣，才會比較合理，
有N檯load-balancer，專門做load balancing，
有N檯web！
而這些load balancer，都會裝keepalived，然後去binding Virtual IP！


但基於測試方便加上懶得安裝這麼多檯機器來說明，

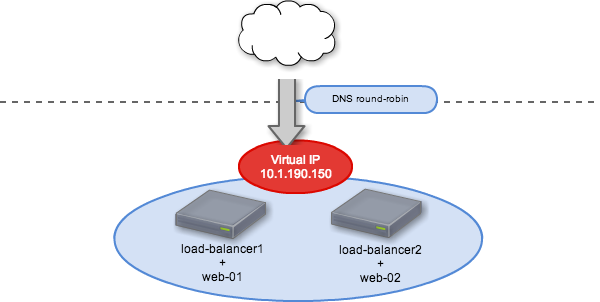

先簡化成下圖，
每一檯server身兼load balancer和web server，






和前一篇一樣，假設我們有兩檯server，
IP分別為
  1. 10.1.190.142
  2. 10.1.190.143

virtual ip：10.1.190.150

在開始之前，請先去完成前一篇的所有操作，

1. Generate hash

首先，先gen hash，
這hash是給load balancer用的，
原因是load balancer會去確認每一檯的web server是活著的，
確認時會帶著這個hash值！
因為有兩檯機器，所以要gen 2組，
root@host1:~$ genhash -s 10.1.190.142 -p 80 -u /index.html
MD5SUM = 043e8a8eeaf59e7ef9c6b4cd6f71a7de

root@host1:~$ genhash -s 10.1.190.143 -p 80 -u /index.html
MD5SUM = 66d84fe2b7e20944dd5d077e768b2cfb


2. Write a script for handling iptables

在這步驟，要寫一隻script，
負責add和delete rule的，
為什麼要add?
因為當如果沒有add virtual ip進去rule，
當load balancer把packet轉進來時，是送不進來的！
#!/bin/bash

VIP=$2

count=$(iptables -t nat -L| grep $VIP | wc -l)

case "$1" in
  --add)
    if [[ $count == 0 ]]; then
        iptables -A PREROUTING -t nat -d $VIP -p tcp -j REDIRECT
    fi
    ;;
  --del)
    if [[ $count > 0 ]]; then
        iptables -D PREROUTING -t nat -d $VIP -p tcp -j REDIRECT
    fi
    ;;
esac

exit 0

3. Configuration settings

基本上設置跟第一篇沒有什麼太大差別，
首先只有第26,27行，多了兩個指令，
分別是當這檯機器進入master模式時，要把rule刪除
以及進入backup時，要把rule加進去!

以及增加了31~60行的setting,
記得第一檯和第二檯都要進行設定，但一樣要把state,priority, router_id改成符合該host的設定！
global_defs {
  notification_email {
    kenyang@xxx.com
  }
  notification_email_from xxxx@example.com
  smtp_server 127.0.0.1
  smtp_connect_timeout 30
  router_id host1      # 用來識別是哪檯機器，如果postfix有安裝，在寄信的時候，title就會跟你說是哪檯機器有問題
}

vrrp_instance VI_1 {   # VI_1 可以改成自己想要的string

  state MASTER         # MASTER意思是這檯為主要的機器

  interface eth0       # 把virtual ip binding在eht0上

  virtual_router_id 1  # 0~255之間，用來識別是哪一個instance
  priority 100

  virtual_ipaddress {
    10.1.190.150/24
  }

  smtp_alert           # 當有問題時要發信通知

  notify_master "/etc/keepalived/handle_iptable.sh --del 10.1.190.150" # 當這檯機器進入master模式時，要把rule刪除
  notify_backup "/etc/keepalived/handle_iptable.sh --add 10.1.190.150" # 當這檯機器進入backup模式時，要把rule加入
}

# virtual web server
virtual_server 10.1.190.150 80 {
  delay_loop 10              # n秒確認底下的web一次
  lb_algo rr                 # 使用Round Robin的演算法做load balancing (rr, wrr, al, wlc, ......etc)
  lb_kind DR                 # Forwarding的方法 （dr, nat, tun)
  persistence_timeout 5      # timeout for persistent connection
  protocol TCP

  real_server 10.1.190.142 80 {
    HTTP_GET {  # 使用HTTP_GET的方式進行確認web活著
      url {
        path /index.html
        digest 043e8a8eeaf59e7ef9c6b4cd6f71a7de   # 剛剛第一步驟gen的hash
      }
      connect_timeout 3
      nb_get_retry 3
      delay_before_retry 2
    }
  }
  real_server 10.1.190.143 80 {
    HTTP_GET { # 使用HTTP_GET的方式進行確認web活著
      url {
        path /index.html
        digest 66d84fe2b7e20944dd5d077e768b2cfb   # 剛剛第一步驟gen的hash
      }
      connect_timeout 3
      nb_get_retry 3
      delay_before_retry 2
    }
  }
}



4. Verify

完成上述設定以後，
先把keepalived reload，
service keepalived reload

reload完成以後，
先在第一檯打下面的指令，
為什麼是在第一檯打？因為現在第一檯是master，它搶到virtual ip，
所以load balancing的工作是交由第一檯來做的！
ipvsadm -ln

打完應該會看到下面的內容，
10.1.190.150這檯底下有兩檯主機，
分別是142, 143，
load balancer就是透過上述的HTTP_GET去確認web server是活著的，
比較特別的有兩個參數，
  1. ActiveConn: 簡言之這檯機器目前有幾個人連上來
  2. InActConn: 有幾檯機器的tcp status不是established
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  10.1.190.150:80 rr persistent 5
  -> 10.1.190.142:80              Route   1      0          0
  -> 10.1.190.143:80              Route   1      0          0

這時候在電腦上的browser瀏覽10.1.190.150，
然後在手機（或者其他檯電腦上）也瀏覽10.1.190.150
然後再馬上在第一檯機器打下面的指令
ipvsadm -ln
應該會發現ActiveConn都變成1了！
如果你有第三檯機器，你可以試試看再連線10.1.190.150!
這時某一檯的ActiveConn會變成2！
